对于光纤内窥系统而言，真正受限制的往往不是近端仪器，而是远端探头的光学自由度。相干光纤束能够保持空间采样关系，把远端强度图像送回相机；但若要进一步获得角度扫描和距离测量，系统必须为光束控制和回波探测预留新的通道。如何把这些功能压缩到光纤端面，是微型光学系统设计中的关键问题。

已有光纤束成像主要围绕二维强度传输展开。全彩图像可以通过宽带照明和相机采集获得，但主动三维信息通常需要单色脉冲、扫描控制和时间探测。两类过程在光源、探测方式和波前需求上并不相同，如果沿用分立光路思路，远端结构会迅速复杂化。

超构表面的价值在于把波前函数写入亚波长结构。一个平面器件可以在微米尺度厚度内实现聚焦、偏转和相位整形，为光纤端面集成提供了更高自由度。但要把全彩成像和ToF深度感知放在同一根光纤中，关键不只是缩短焦距，而是让同一超构器件在不同传播方向上承担不同功能，即实现所谓的Janus功能。

南京大学徐飞教授和王漱明教授联合团队提出的Janus超构光纤正是围绕这一思路构建。系统正向工作时收集目标反射的宽带可见光并形成二维彩色图像，反向工作时将近端调制的532 nm脉冲光转换为大角度扫描光束，并通过回波飞行时间恢复深度。南京大学徐浩天博士（已毕业）和香港科技大学李添悦研究员为共同第一作者，南京大学王漱明教授和徐飞教授为共同通讯作者，论文题为“Full-color 3D visualization with Janus metafiber”，发表于Nature Communications。

一、系统双向光路配置

该Janus超构光纤系统的出发点，是把颜色图像和距离读出分配给相反的传播方向。光从目标返回时，探头执行二维成像；光从近端发往目标时，探头执行主动扫描。由于两种状态按时间切换，端部不必同时放置多套微型光路。

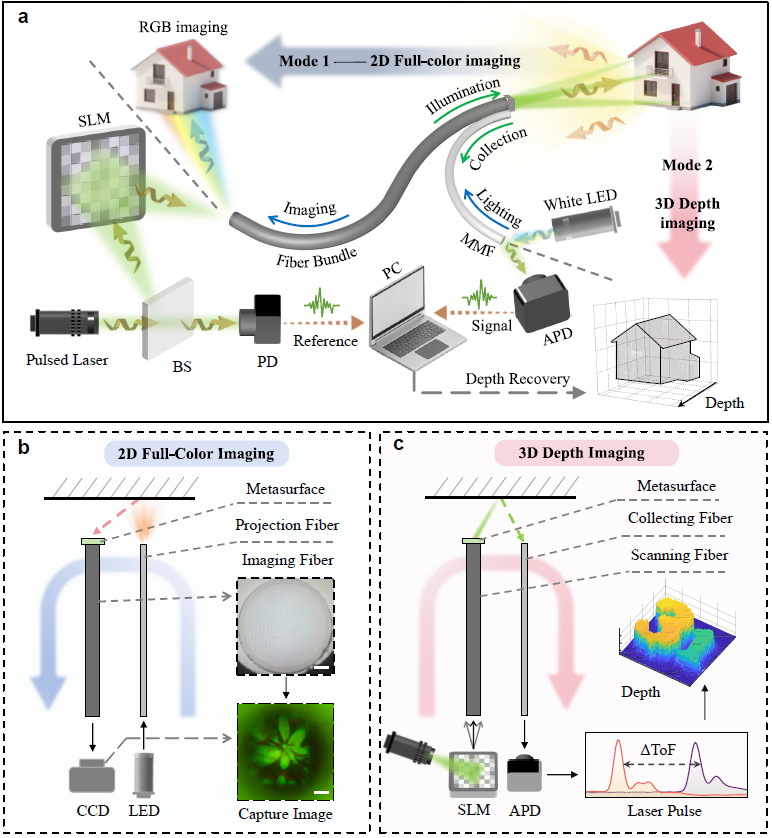

图1 | Janus超构光纤的系统原理。正向链路利用白光照明、端面超构表面和相干光纤束完成全彩二维成像；反向链路利用532 nm脉冲激光、空间光调制器和ToF探测实现主动深度采集。

在正向模式中，多模光纤把白光LED传输到远端照明目标。目标反射光经过二次相位超构表面后，被聚焦到相干光纤束端面，再传回近端CCD相机。由于使用宽带照明，这一路径可以获得目标的全彩二维图像。

在反向模式中，532 nm脉冲激光先在近端被空间光调制器编码为不同位置的光斑。这些光斑沿相干光纤束到达端面，经同一块超构表面变为不同方向的准直出射光。目标回波由多模光纤接收，并送入雪崩光电探测器，最终根据飞行时间差计算距离。

这种光路安排把“看颜色”和“测深度”分配到两个传播方向，而不是在远端添加两套光学系统。对于超细探头而言，减少远端元件数量本身就是一种重要的系统收益。

二、端面二次相位器件

Janus超构光纤能够实现双向功能，关键在于端面二次相位超构表面。它在正向光路中提供聚焦，在反向光路中提供从端面位置到远场角度的映射。因此，同一几何相位分布在两种传播方向中对应不同的系统任务。

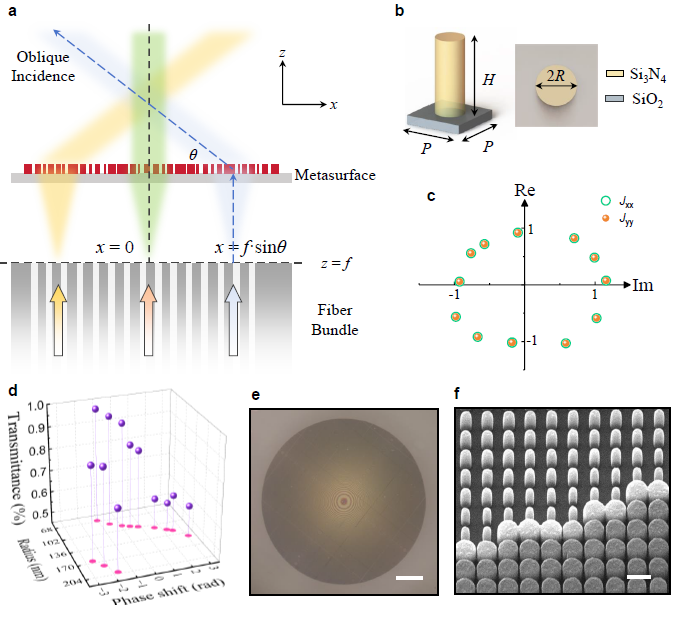

图2 |二次相位超构表面的设计和加工。纳米柱半径决定相位响应，氮化硅/二氧化硅材料体系用于构建高透过率平面器件；该结构在正向负责聚焦，在反向负责光束偏转和扫描角放大。

图2给出了器件的结构参数和加工结果。超构表面由氮化硅纳米柱阵列构成，基底为二氧化硅。改变纳米柱半径即可调节相位响应，使器件在目标波长附近覆盖接近完整的2π相位范围。

其几何尺寸也与光纤束匹配：直径和焦距均约为600 μm，数值孔径约0.4。这个尺度既保证了正向成像时的收光和聚焦，也为反向扫描提供了足够的角度范围。图中的显微和电镜结果表明，设计的纳米柱阵列已经被实际制备到端面器件中。

对正向成像而言，宽带性能是必须检验的指标。纳米结构相位响应随波长变化，若色散过强，红、绿、蓝三个通道会出现不同程度的模糊或偏移。

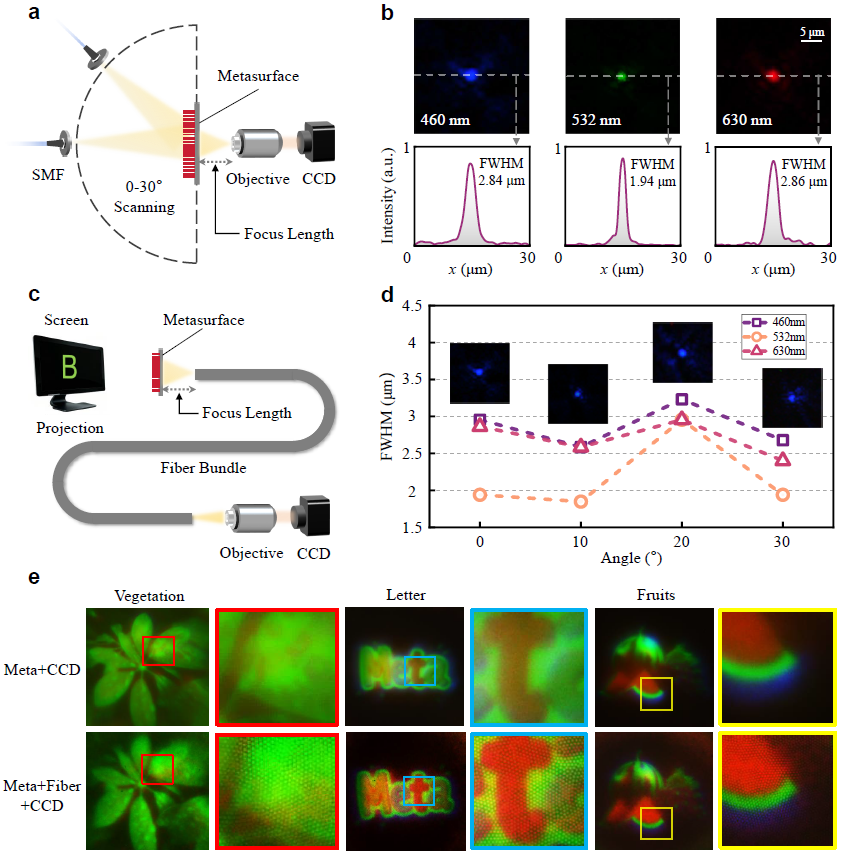

图3 |正向通道的宽带成像实验。论文测量了460 nm、532 nm和630 nm下的点扩散函数，给出不同入射角下的FWHM变化，并展示了超构表面直接成像及其与光纤束结合后的全彩图像。

图3显示，在0°入射下，460 nm、532 nm和630 nm对应的焦斑半高全宽分别约为2.84 μm、1.94 μm和2.86 μm。入射角变化到30°时，焦斑仍保持可识别形态，说明器件可支持约60°总视场。

在实际彩色成像测试中，加入光纤束后图像出现了典型的纤芯采样纹理，但主要色彩和空间结构仍被传输到近端。这说明该端面超构表面不仅能在单色下工作，也能在全彩二维成像中提供可用的波前控制。

三、反向扫描与全彩三维重建

反向通道关注的是另一个问题：如何不用远端机械结构实现扫描。论文采用近端空间光调制器控制光纤束端面光斑的位置，再利用二次相位超构表面把位置变化转换为角度变化。

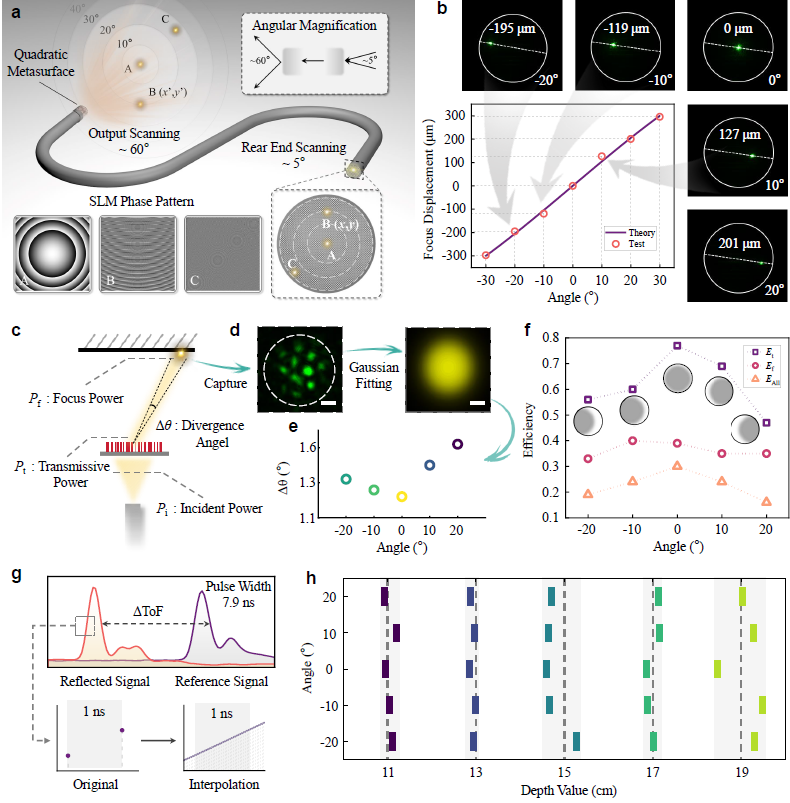

图4 |反向光路的扫描和深度测试。端面光斑位移与出射角满足Δx = f sinθ，实验同时给出了扫描发散角、效率随角度变化以及基于脉冲回波的ToF深度标定。

如图4所示，光斑横向位移Δx和扫描角θ满足Δx = f sinθ。实测数据与理论关系吻合，证明该端面器件可以完成从近端坐标到远端角度的映射。系统实现了约60°反向扫描视场。

光束质量方面，不同扫描角下的发散角约为1.2°至1.6°，整体低于2°。效率测试显示，大角度时透过率和总效率下降，而聚焦效率相对稳定，说明波前功能仍然成立，性能变化主要来自有效孔径和收集信号的变化。

ToF测距部分使用脉宽约7.9 ns的532 nm脉冲激光。由于时间采样会限制深度判读，作者对脉冲上升沿进行正弦插值，并以上升沿半高位置作为时间参考。在10 cm至20 cm范围内，系统完成了2 cm间隔的深度标定，并在不同角度下保持稳定恢复。

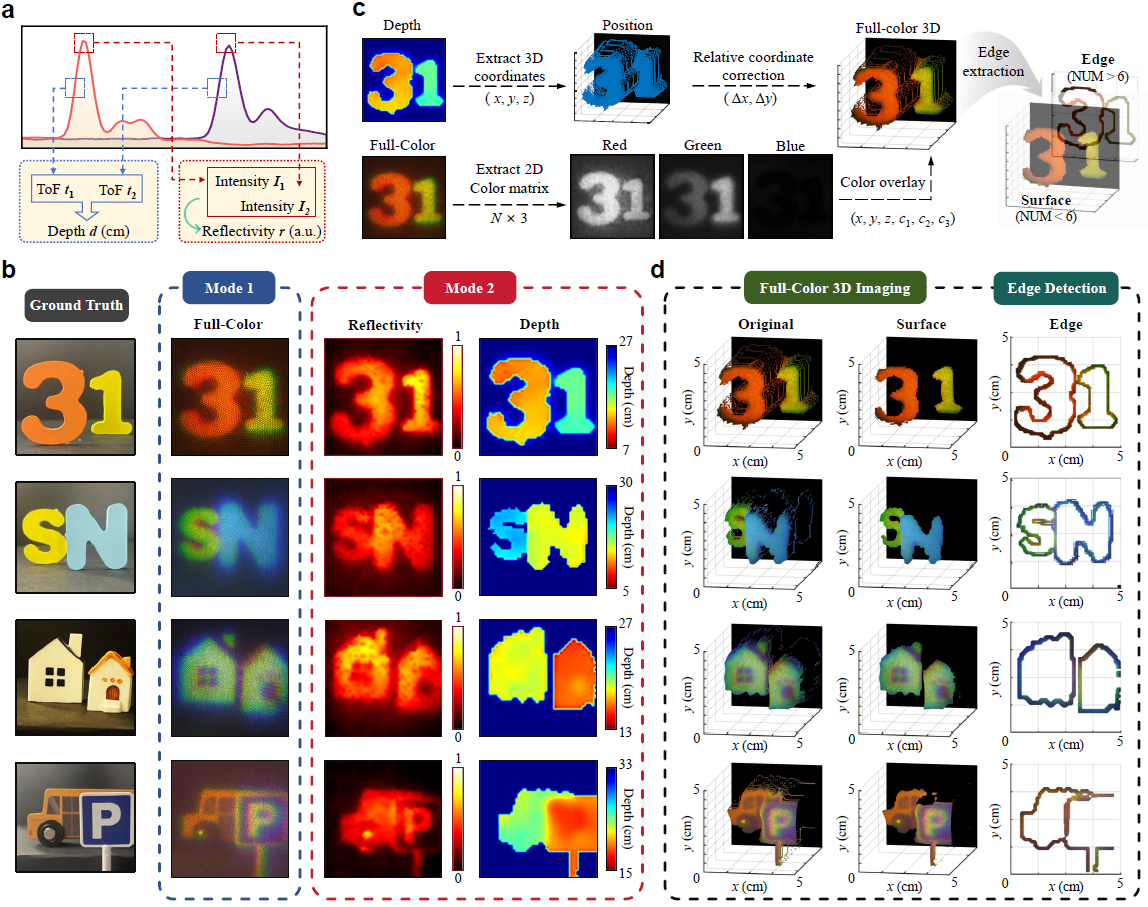

图5 |双模态数据融合为全彩三维结果。反向ToF提供深度和反射率，正向RGB图像提供颜色纹理；通过三维坐标恢复、相对配准和颜色映射，系统得到全彩点云，并利用深度梯度提取边缘。

图5将两种工作模式的输出合并起来。反向回波的时间差对应深度，回波强度对应532 nm下的反射率；正向通道则提供RGB颜色矩阵。通过坐标恢复和图像配准，颜色被映射到三维点云上。

实验中，反向扫描得到约50 × 50采样阵列，覆盖约5 cm × 5 cm视场。作者对深度图和反射率图进行上采样，并采用双边滤波抑制孤立噪声。数字、字母、房屋、校车和停车标志等目标均被重建为带颜色纹理的三维结果。

图5还展示了边缘提取功能。物体边界处常出现目标和背景共同贡献的混合回波，导致相邻点深度突变。利用这一特征，系统可以把表面区域和轮廓边界区分出来，为后续形貌识别提供额外信息。

从光学设计角度看，这项工作的重点在于把端面超构表面从“微型透镜”推进为“方向复用的波前处理器”。同一器件在正向负责宽带成像，在反向负责角度映射和扫描输出，随后通过ToF读出获得深度。

论文验证了约60°视场、小于2°扫描发散角、全彩二维成像、反射率/深度读取和全彩三维点云生成。相关思路可延伸到光纤LiDAR、紧凑型三维视觉探头、在线检测、微型机器人视觉和受限空间感知等方向。
